您現在的位置：網站首頁 -> 隔膜閥 -> G41F46-10C隔膜閥

G41F46-10C 隔膜閥

隔膜閥

所屬系列：隔膜閥系列

檢索關鍵字：襯氟隔膜閥，G41F46隔膜閥，隔膜閥廠家

銷售電話：021-66105556

圖文傳真：021-63061811

在線客服：

點擊這里給我發消息

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、G41F46襯氟隔膜閥的詳細描述：

　G41F46襯氟膈膜閥是一種特殊形式的具有截斷功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開以達到截斷管內介質之目的。　

　結構特點: 　

　１、閥體材質應以PPH、RPP、PE、PVDF、CPVC、UPVC原料制成，膈膜片是由經特殊配方具有高韌性的三元乙丙橡膠（EPDM）膜片與聚全氟乙丙烯（FEP）通過注塑加工而成的膜片的組合，中心閥桿組應采用不銹鋼與鋼。　　

２、閥體與管路連接規格需符合DIN、GB、ASTM、JIS等標準，使整體管路系統達成統一標準要求。　　

３、閥門的設計與檢測嚴格符合Q/BT01-1999　

二、G41F46襯氟隔膜閥性能規范：

序號	零件名稱	材質	序號	零件名稱	材質
1	螺柱	不銹鋼、銅	10	滾動軸承	單向推力軸承
2	指示燈	鋼	11	螺母	不銹鋼、銅
3	限位置	聚碳酸脂	12	螺栓	不銹鋼、銅
4	手輪	ABS ABS	13	閥體	RPP ABS PVDF RPP ASB PVDF
5	壓緊螺母	不銹鋼、RPP	14	墊膜	橡膠
6	襯環	PP	15	隔膜片	F46 PVDF F46 PVDF
7	螺母	鑄鐵、鋼、銅	16	鑄	鋼、不銹鋼
8	閥桿	不銹銅、鋼	17	閥瓣	鑄鐵、不銹鋼
9	閥蓋	RPP ABS PVDF	-	-	-

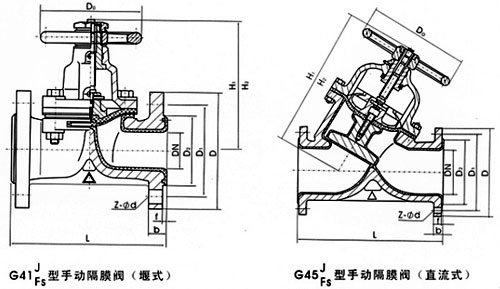

三、G41F46襯氟隔膜閥外形連接尺寸及重量：

型號	公稱通徑DN(mm)	尺寸（㎜）
型號	公稱通徑DN(mm)	L	D	D1	D0	Z-φd	H	H1	H2	H3	重量 (㎏)
G41WJFS-6\10	15	125	95	5	120	4-φ14					3.8
	20	135	105	75	120	4-φ14					4.2
	25	145	115	85	120	4-φ14	121	135			4.5
	32	160	1135	100	120	4-φ18	132	150			7
	40	180	145	110	140	4-φ18	156	176			9
	50	210	160	125	140	4-φ18	169	195			12
	5	250	180	145	200	4-φ18	202	236			18
	80	300	195	160	200	4-φ18	216	256			24.5
	100	350	215	180	280	8-φ18	270	322			38.5
	125	400	245	210	320	8-φ18	338	406			0
	150	460	280	240	320	8-φ23	384	464			82
G41WJFS-4	200	570	335	295	400	8-φ23	518	38			149
	250	80	390	350	500	12-φ23	598	734			240
	300	790	440	400	560	12-φ23	98	778			350
	350	900	500	460	560	16-φ23	723	883			392
	400	1000	565	515	40	16-φ25	868	1078			585
G45WJFS-6	32	180	135	100	120	4-φ18					7
	40	180	145	110	140	4-φ18			203	216	8.5
	50	210	160	125	140	4-φ18			213	229	14
	5	250	180	145	200	4-φ18			248	268	18
	80	300	195	160	200	4-φ18			281	305	30
	100	350	215	180	280	8-φ18			332	362	43
	125	400	245	210	320	8-φ18					7
	150	460	280	240	320	8-φ23			450	496	80
	200	570	335	295	400	8-φ23			594	54	150.2
	250	80	390	350	500	12-φ23			95	771	238
